緊湊型數據采集器用于實現智能樓宇中的全面能源管理
CX8091 是 CX8000 產品家族中的最新成員，它是 Beckhoff 提供的體積最小的嵌入式控制器。CX8091 支持 BACnet 協議，采用的是一個 400 MHz ARM9 CPU，并能夠與各種 I/O 總線端子模塊連接，是一款適用于樓宇自動化的通用型小型控制器。此外，CX8091 可以與 Beckhoff 的電力測量端子模塊完全配套，變成一個緊湊型數據采集器，它通過 BACnet 提供所有信息，從而實現全面的能源管理。
CX8091 嵌入式控制器是一款靈活、緊湊的控制器，它帶有一個交換式以太網口，并支持樓宇自動化控制網絡數據通訊協議 BACnet- 特別是在管理和控制層。該款嵌入式控制器能夠自動連接并識別總線端子模塊（K-bus）和 EtherCAT 端子模塊（E-bus）以及模塊化 I/O 系統。
有多種 I/O 端子模塊可以專門用于采集樓宇能耗數據。例如，常用的煤氣表、水表和熱量表可以通過總線端子模塊 KL6781 、 KL6401 、 M-Bus 以及 LON 接口輕松集成。電氣變量可以通過電力測量端子模塊 KL3403 非常方便地以系統集成的方式測定。典型的子系統，如 EIB/KNX、DALI、MP-bus、EnOcean、DMX、SMI 和 Modbus 也可以通過通訊 I/O 端子模塊集成。
BACnet 用于上位通訊
BACnet 通訊協議非常適合用于用作樓宇自動化和管理及控制層之間的通訊鏈路。Beckhoff 將該協議集成到 TwinCAT 自動化軟件套件中，將 BACnet/IP 用作純軟件解決方案。BACnet/IP 服務器和客戶端可以在所有 Beckhoff 工業 PC 和嵌入式控制器上運行。通過相應的軟件擴展，CX8091 可以變成一個堅固耐用的 BACnet 樓宇控制器。
BACnet 目標在 TwinCAT System Manager 中創建，并可在 System Manager 中進行參數設置和鏈接。I/O 端子模塊或 TwinCAT 程序中的數據可通過接口直接與 BACnet 目標連接。接口用于讀/寫 BACnet 目標的“屬性”，從而能夠在運行時由 PLC 程序訪問這些“屬性”。利用 TwinCAT，可以通過網絡直接訪問 BACNet 設備的目標或“屬性”。
CX8091 嵌入式控制器也可以與 OPC UA（統一架構）通訊協議配套使用。由于它也支持這一全球認可的協議，以便縱向集成在工業應用中，這款小型控制器也為全面采集能源數據提供了有利的基礎。
技術參數
操作系統：Windows CE 6
32 位控制器，采用 400 MHz ARM9 CPU
閃存256 MB MicroSD（可選 1 GB、2 GB 或 4 GB）
內部 RAM：64 MB RAM
接口：1 x Ethernet 10/100 Mbit/s，1 x USB 接口（前蓋板后面）
1 秒鐘 UPS（用于 1 MB 持久性數據）
新聞圖片
圖片注釋：

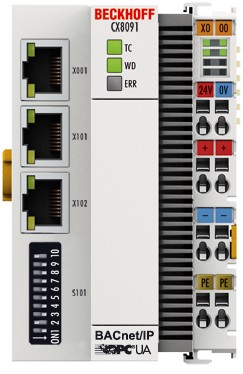

CX8091 嵌入式控制器支持 BACnet 和 OPC UA 協議，非常適合用作一個小型本地控制器或者用作一個用于上位能源管理系統的數據采集器。
|
